Grafiken zu Covid-19-Therapeutika und -Impfstoffen

Wie antivirale Medikamente gegen SARS-CoV-2 wirken

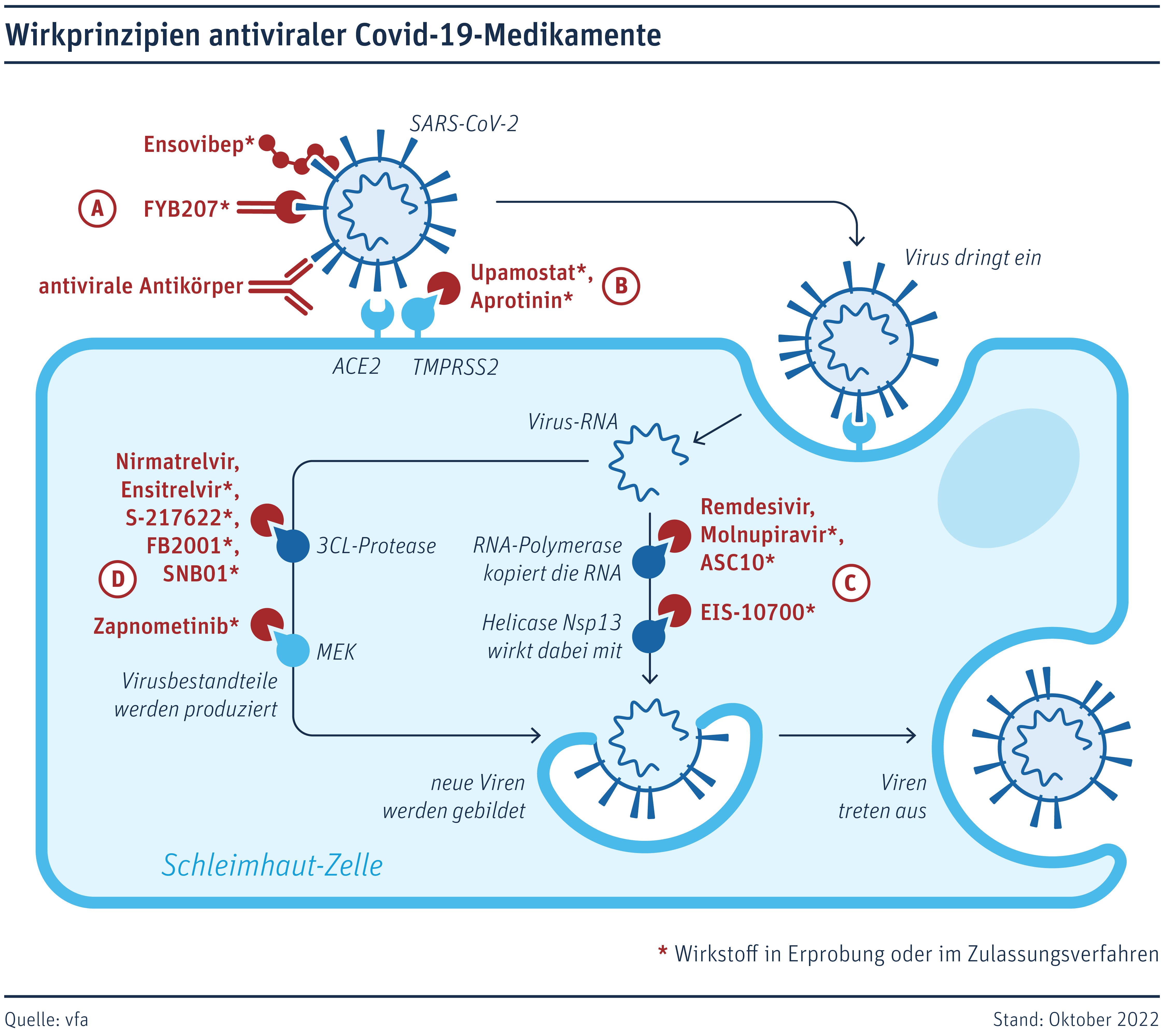

Die Wirkstoffe der antiviralen Medikamente gegen SARS-CoV-2 (zugelassen oder in Entwicklung) greifen an unterschiedlichen Stellen in die Virenvermehrung ein: (A) Mehrere Wirkstoffe verhindern durch Anheftung an die Viren deren Bindung an den Rezeptor ACE2 und ein anschließendes Eindringen in Zellen. (B) Andere Wirkstoffe greifen TMPRSS2 an – ein Oberflächenmolekül der Zellen, das die Viren (außer der Omikron-Varianten) ebenfalls für ein Eindringen benötigen; sie blockieren TMPRSS2 oder verhindern seine Bildung. (C) Weitere Angriffsmöglichkeiten für Wirkstoffe bietet die Vermehrung des Viruserbguts in den Zellen, die für die Bildung neuer Viren erforderlich ist. (D) Auch die Bildung weiterer Virenbestandteile durch verschiedene Enzyme lässt sich stören. Noch andere Angriffspunkte in der Virenvermehrung werden derzeit untersucht.

Download als PDF.

Die Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

Deutsche Standorte für Impfstoffentwicklung und -produktion (interaktive Karte)

Nähere Angaben zu den Standorten werden angezeigt, wenn ein Unternehmen angeklickt wird.

Deutsche Standorte für Impfstoffentwicklung und -produktion (statische Karte)

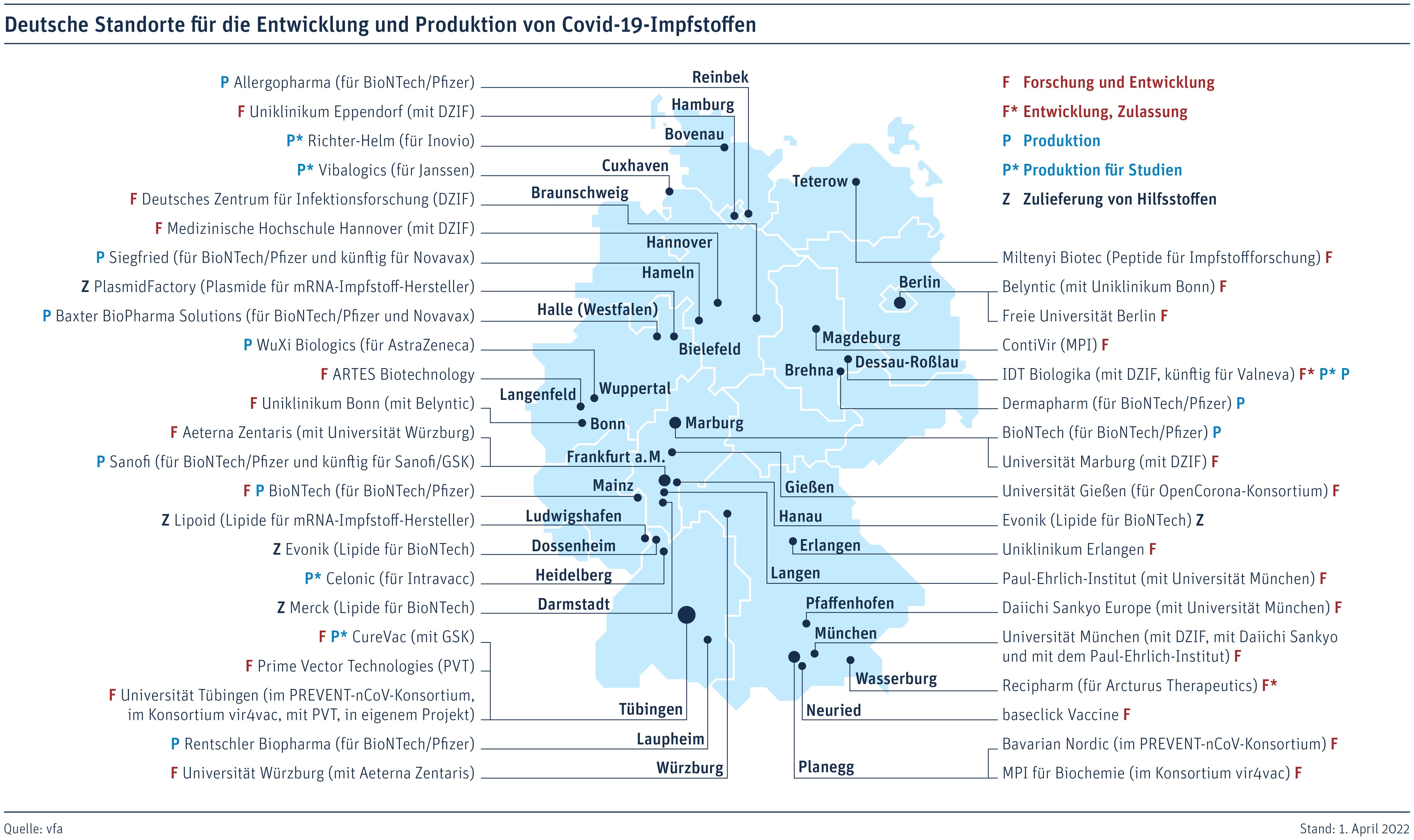

Aus dieser Deutschlandkarte geht hervor, an welchen Standorten Impfstoffe gegen das Coronavirus entwickelt und produziert werden.

Download als PDF oder als PNG-Datei.
Die Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

Weitere Angaben zu den Standorten finden sich hier.

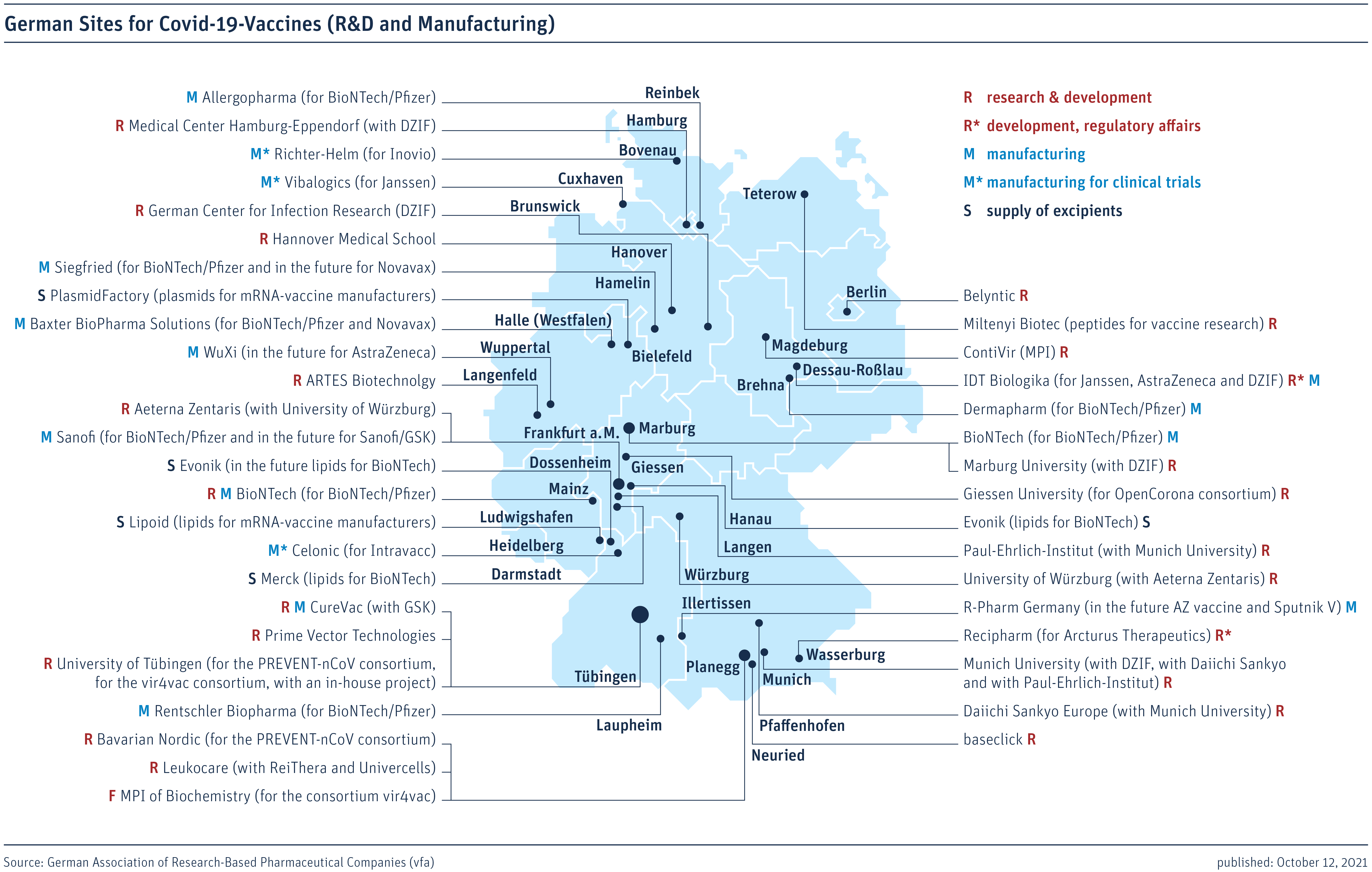

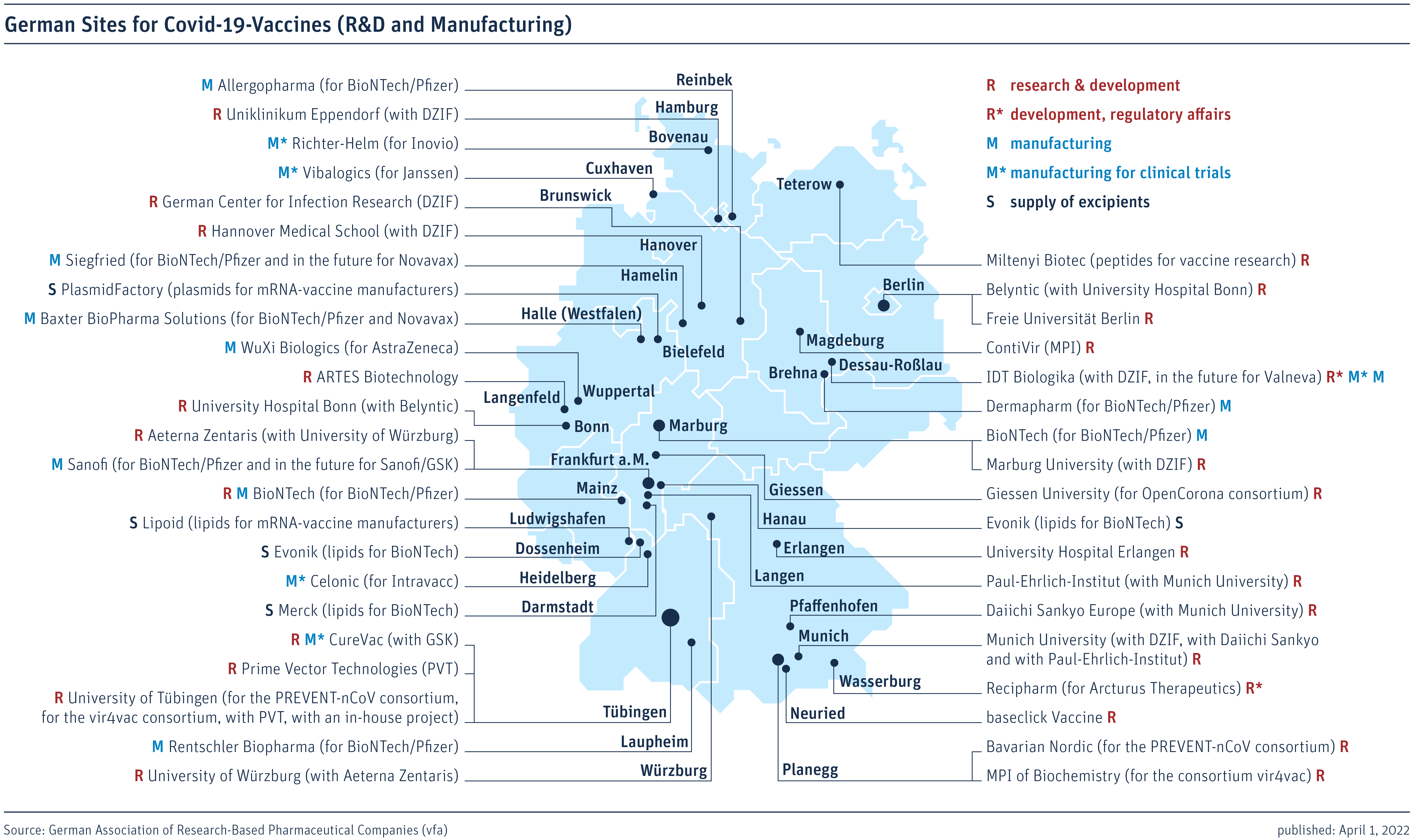

German Sites for Vaccine Development and Manufacturing (static map)

Sitemap Covid-19 Vaccine Activities in Germany

Download as PDF or as PNG file.
Map can be used without cost for reporting on Covid-19 if the vfa is stated as source; no permission is given for use in advertising material.

More information on the sites can be found here.



Impfstofftypen, die gegen Covid-19 zugelassen oder in Entwicklung sind

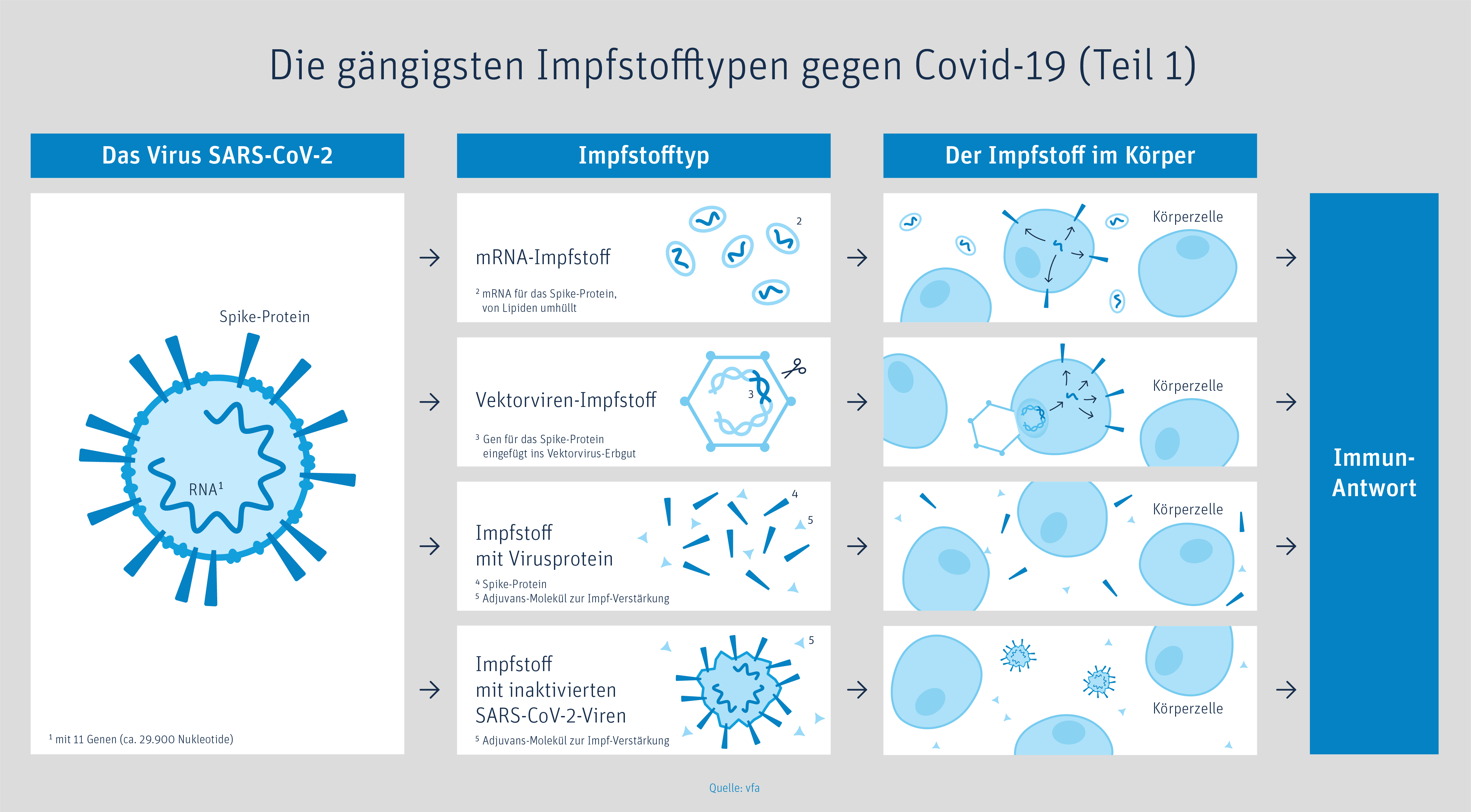

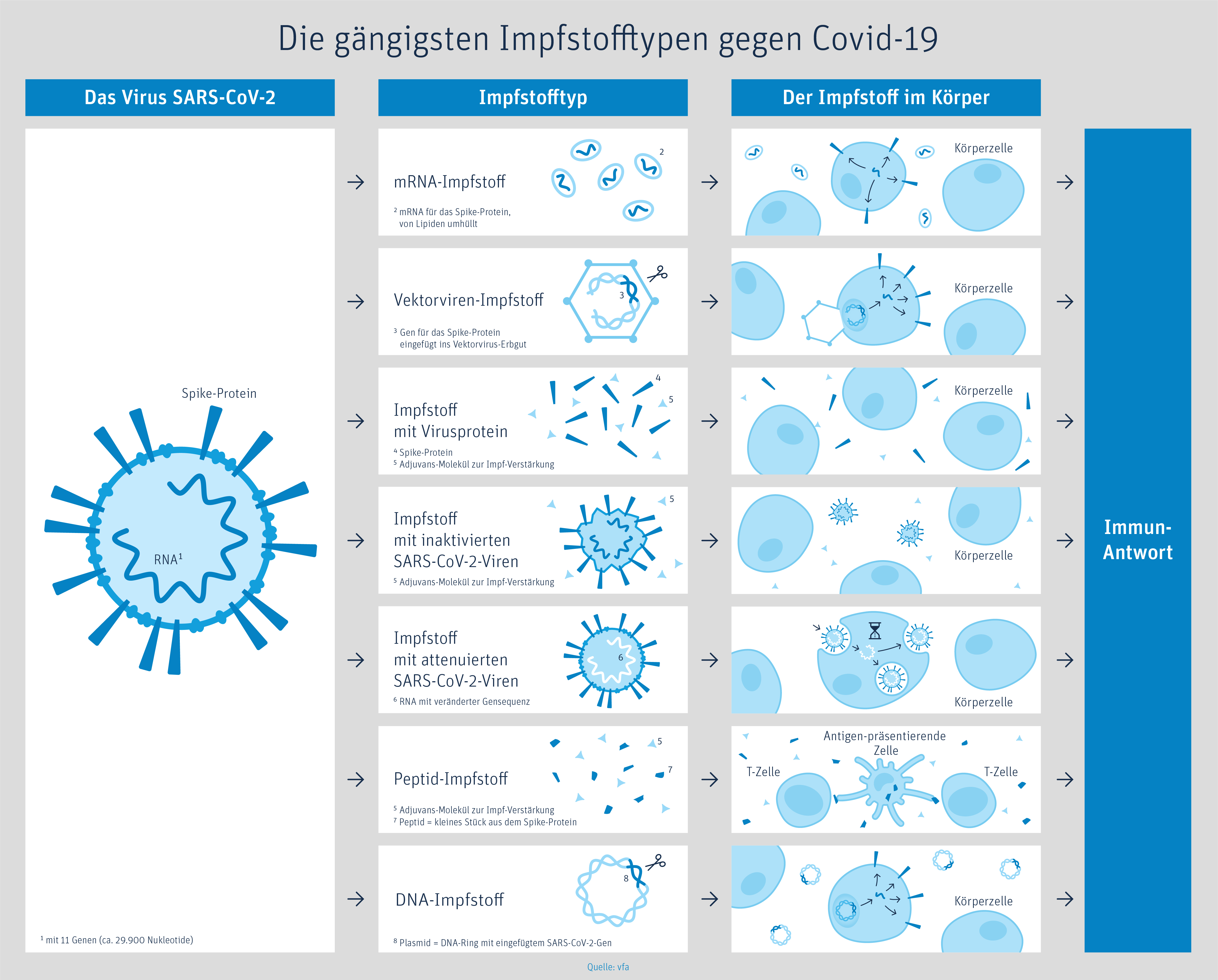

Schematische Darstellung des Virus, der Virusbestandteile im Impfstoff sowie im Körper, unterteilt nach Totimpfstoff, Vektorimpfstoff und RNA-Impfstoff

Download als JPG (2,8 MB) oder PNG (0,8 MB) oder PDF.
Die Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

Die Grafik liegt auch in einer zweiteiligen Version vor:

Schematische Darstellung des Virus, der Virusbestandteile im Impfstoff sowie im Körper, unterteilt nach Totimpfstoff, Vektorimpfstoff und RNA-Impfstoff

Download als JPG (1,8 MB) oder PNG (0,5 MB) oder PDF.
Die Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

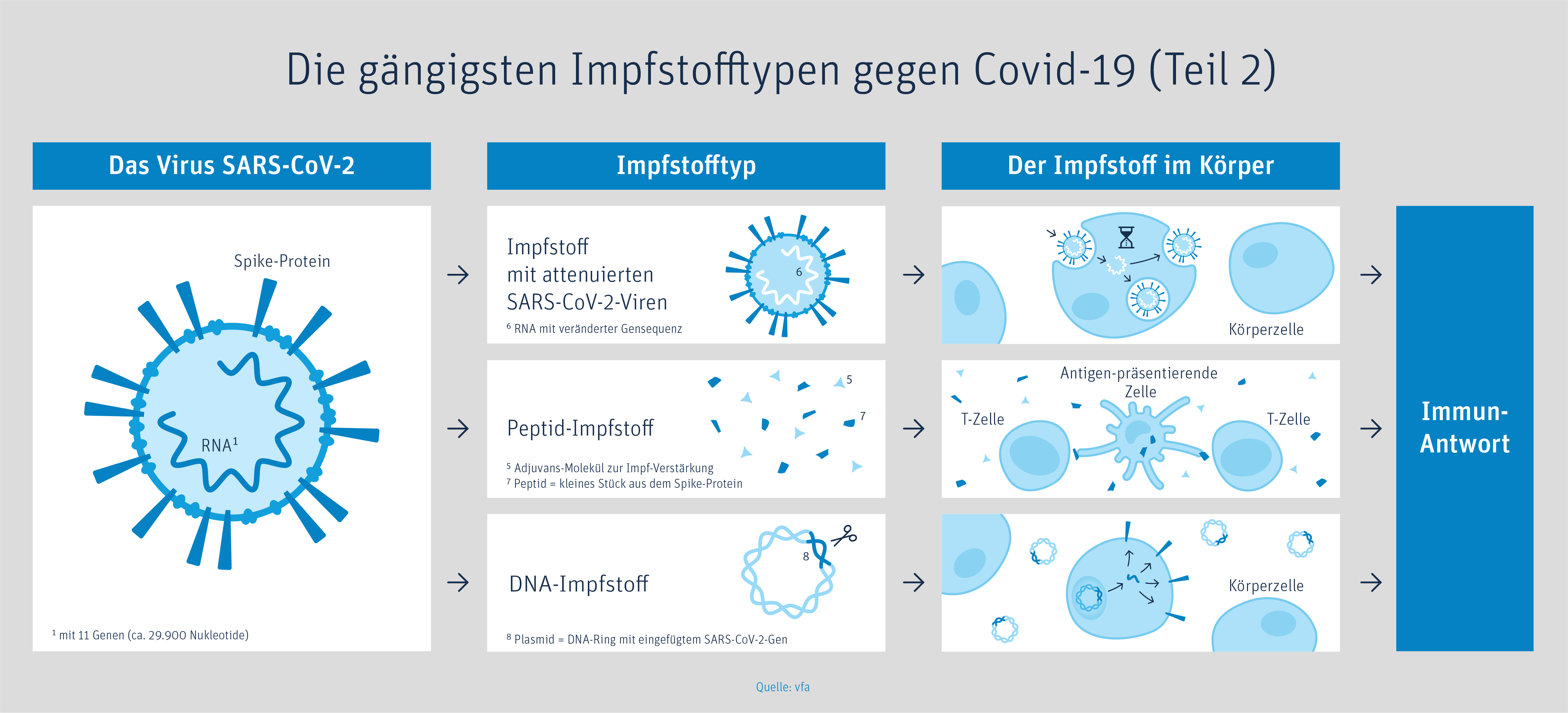

Schematische Darstellung des Virus, der Virusbestandteile im Impfstoff sowie im Körper, unterteilt nach Totimpfstoff, Vektorimpfstoff und RNA-Impfstoff

Download als JPG (1,6 MB) oder PNG (0,4 MB) oder PDF.
Die Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.


In sieben Schritten zum Impfstoff (ganzseitig, Querformat)

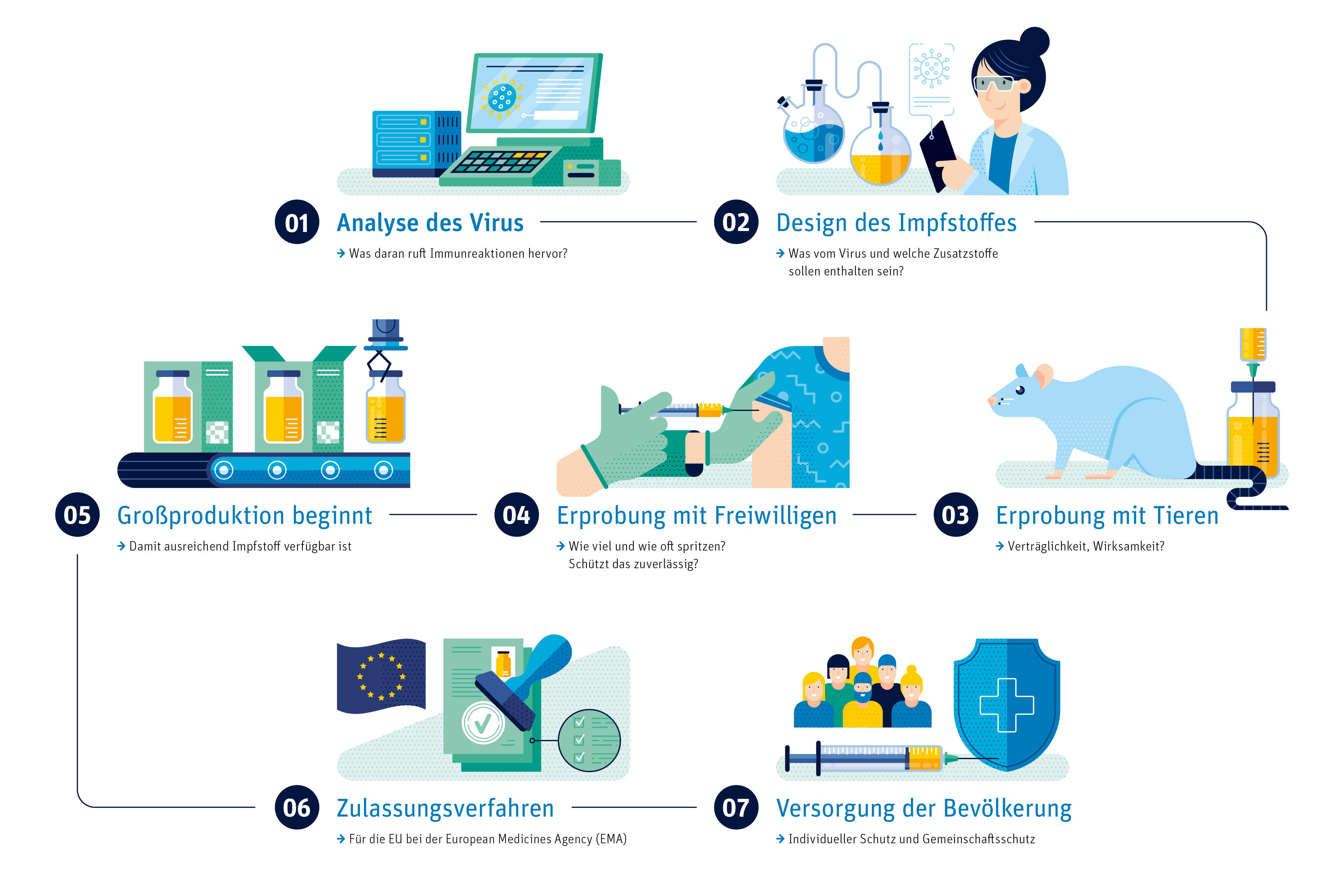

Illustration der sieben Etappen zur Entwicklung eines neuen Impfstoffs

Download als JPG (4,5 MB)
Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

In sieben Schritten zum Impfstoff (ganzseitig, Hochformat)

Illustration der sieben Etappen zur Entwicklung eines neuen Impfstoffs

Download als JPG (4,7 MB) und PDF.
Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

Stationen der Impfstoffentwicklung gegen Covid-19

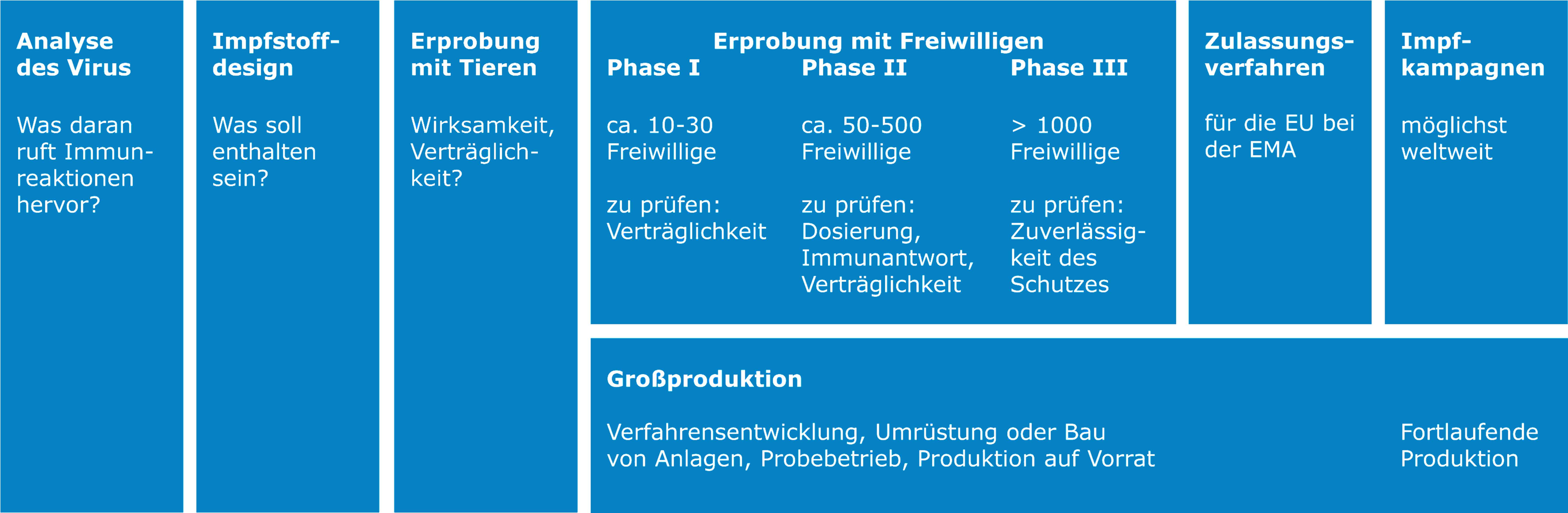

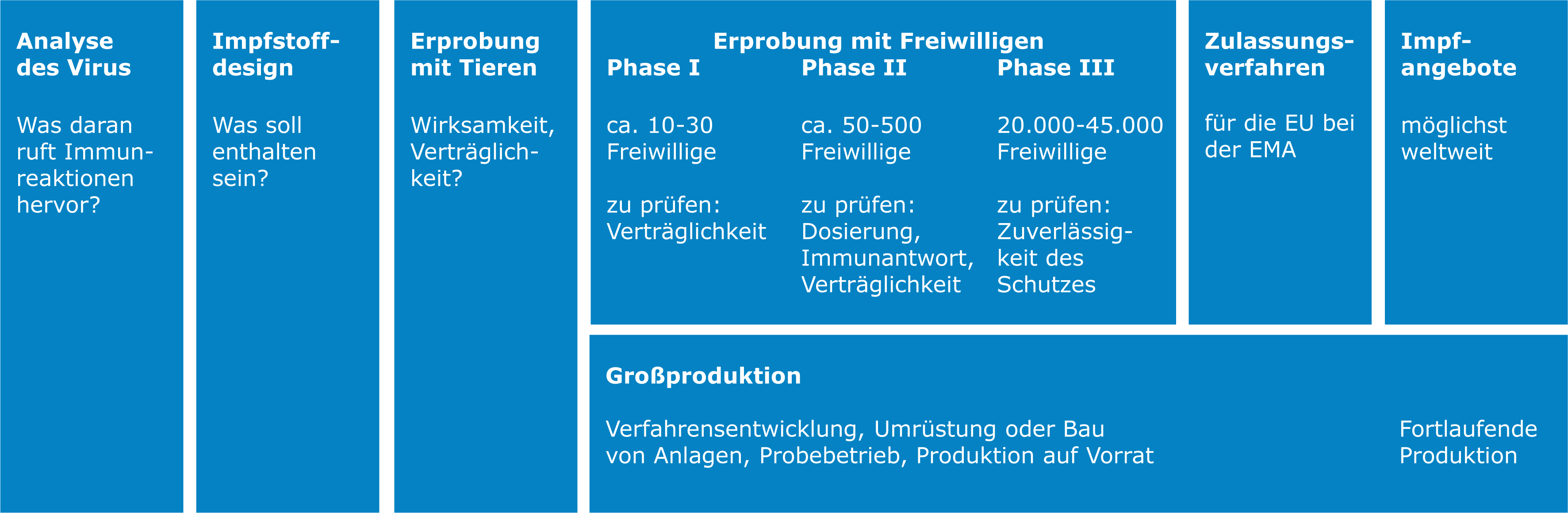

Etappen der Entwicklung eines Covid-19-Impfstoffs

Download als PNG oder JPG.
Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.

Illustration des Zusammenspiels von Nationen, COVAX Facility und Impfstoffherstellern

Downloads: PNG | JPG | PDF
Grafik ist für die Berichterstattung mit Angabe „Abbildung: vfa“ ohne Kosten freigegeben; keine Nutzung für Werbematerial.
